3D-СКАНИРОВАНИЕ ОБЪЕКТОВ И РЕВЕРС-ИНЖИНИРИНГ

СОЗДАЁМ ТОЧНЫЕ ЦИФРОВЫЕ МОДЕЛИ ДЕТАЛЕЙ, ИЗДЕЛИЙ И ДРУГИХ ФИЗИЧЕСКИХ ОБЪЕКТОВ

Выполняем 3D-сканирование объектов и моделей в Москве и Московской области. Оцифровываем геометрию изделия, обрабатываем полученные данные и подготавливаем модель для проектирования, восстановления детали, контроля размеров или дальнейшего производства.

Сканируем детали и объекты размером от 10 мм до 3 м.
Передаём полигональные модели в форматах STL, OBJ или PLY.
При необходимости выполняем реверс-инжиниринг и создаём редактируемую твердотельную CAD-модель.

РАССЧИТАТЬ СТОИМОСТЬ

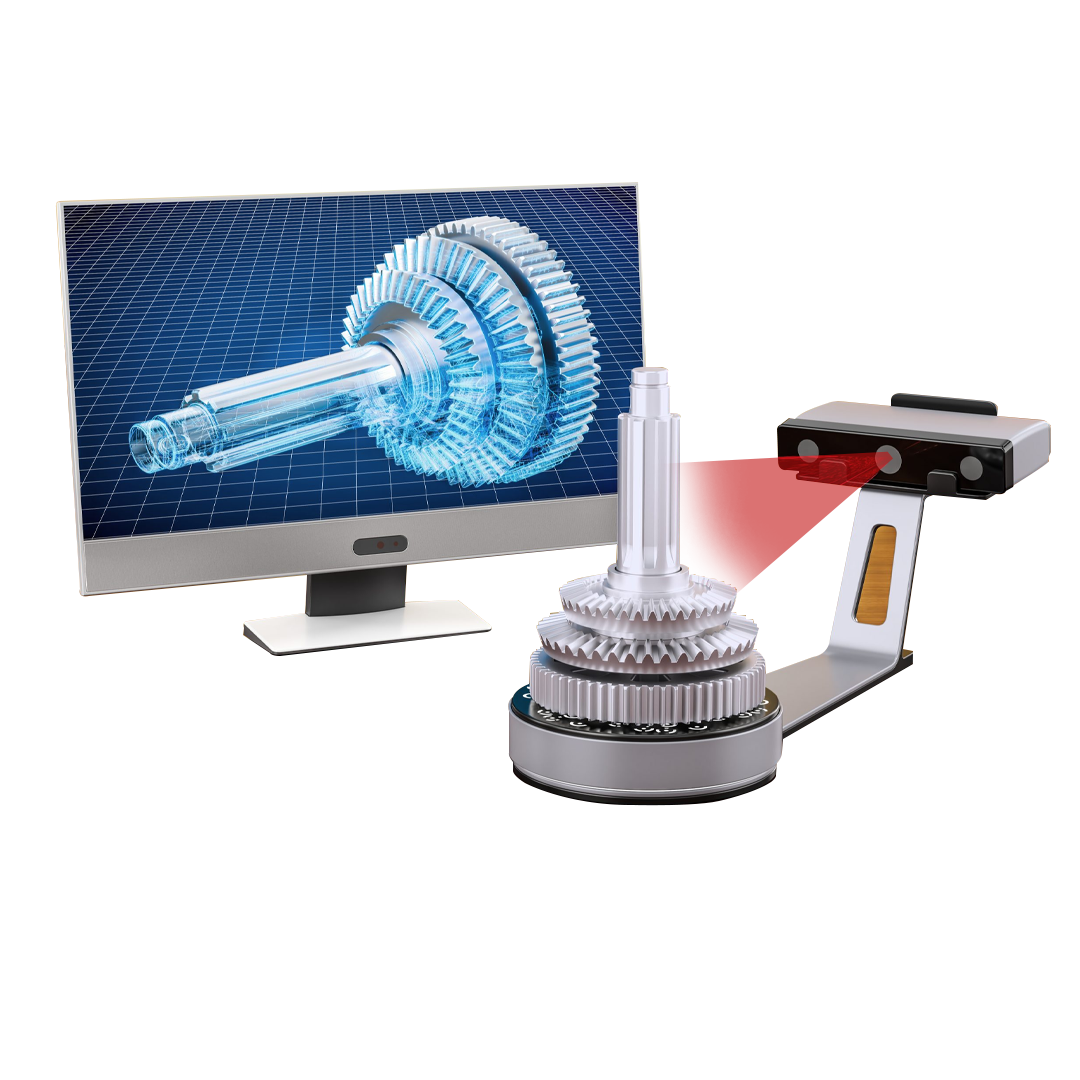

3D-сканирование детали и создание цифровой модели

ОТ 10 ММ ДО 3 М

Размер сканируемых объектов

STL, OBJ, PLY

Форматы полигональной модели

ЧТО ВЫ ПОЛУЧИТЕ ПОСЛЕ 3D-СКАНИРОВАНИЯ

РЕЗУЛЬТАТ ПОДБИРАЕМ ПОД ЗАДАЧУ: ОТ ИСХОДНЫХ ДАННЫХ СКАНЕРА ДО ГОТОВОЙ МОДЕЛИ ДЛЯ ПРОЕКТИРОВАНИЯ И ПРОИЗВОДСТВА

ОБЛАКО ТОЧЕК

Исходный результат сканирования — набор точек в пространстве, который передаёт форму и размеры физического объекта.

Эти данные используются как основа для дальнейшей обработки, контроля геометрии и построения цифровой модели.

ПОЛИГОНАЛЬНАЯ МОДЕЛЬ

Облако точек очищается от лишних данных, отдельные сканы совмещаются, а поверхность объекта преобразуется в единую полигональную сетку.

Готовую модель можно передать в форматах STL, OBJ или PLY для визуализации, архивирования и дальнейшей обработки.

ТВЕРДОТЕЛЬНАЯ CAD-МОДЕЛЬ

Если требуется редактируемая модель для проектирования, изменения конструкции или изготовления детали, после сканирования выполняется реверс-инжиниринг.

Специалист восстанавливает геометрию объекта и создаёт твердотельную модель для дальнейшей работы в инженерных CAD-системах.

ВАЖНО

Само 3D-сканирование не всегда даёт готовую производственную модель. Объём обработки зависит от задачи: для копирования внешней формы может быть достаточно полигональной сетки, а для изменения размеров, восстановления чертежей и производства потребуется реверс-инжиниринг.

ГДЕ ПРИМЕНЯЕТСЯ 3D-СКАНИРОВАНИЕ

ТЕХНОЛОГИЯ ПОМОГАЕТ ОЦИФРОВАТЬ ОБЪЕКТЫ, КОТОРЫЕ СЛОЖНО ИЛИ НЕВОЗМОЖНО ТОЧНО ИЗМЕРИТЬ РУЧНЫМ ИНСТРУМЕНТОМ

ИНЖЕНЕРНОЕ 3D-СКАНИРОВАНИЕ

Применяется для контроля геометрических параметров, восстановления формы деталей и проведения реверс-инжиниринга.

Если есть физический объект, который необходимо воспроизвести в исходном или изменённом виде, но чертежи отсутствуют, деталь сканируют и на основе полученных данных создают цифровую модель.

Контроль формы и геометрических параметров объекта.
Восстановление деталей при отсутствии чертежей.
Создание твердотельной модели для доработки и производства.

ХУДОЖЕСТВЕННОЕ 3D-СКАНИРОВАНИЕ

Используется при реставрации произведений искусства, восстановлении повреждённых предметов и создании сувенирных копий.

В таких проектах особенно важна точная передача мелких элементов, рельефа и фактуры поверхности. При необходимости может применяться цветное 3D-сканирование.

Реставрация и восстановление повреждённых объектов.
Создание цифровых архивов и сувенирных копий.
Передача мелких деталей, рельефа и фактуры поверхности.

МЫ ЭКОНОМИМ ВАШЕ ВРЕМЯ

Вам не нужно тратить время на изучение CAD-программ, проектирование модели и подборку пластика — всё это мы сделаем сами.

Вы занимаетесь своими делами, наслаждаетесь процессом, а мы печатаем детали даже самой нестандартной формы.

350+ Довольных
клиентов 40+ Постоянных
клиентов 2017 Работаем

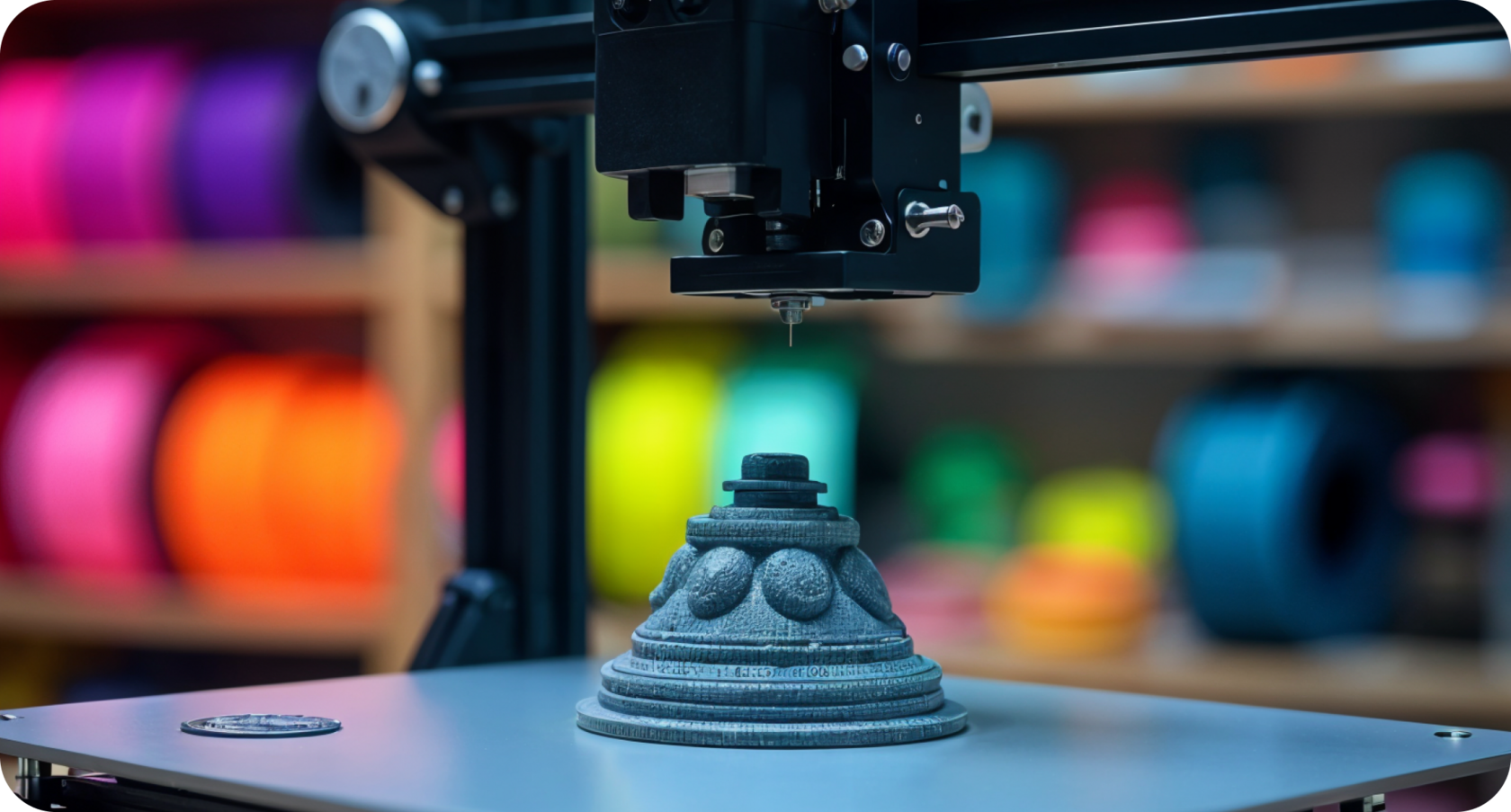

с 2017 года Изготовление детали на 3D-принтере

Заказать 3D-печать

Этапы 3D-сканирования

Заявка и постановка задачи
Вы присылаете фотографии объекта, указываете его размеры и описываете необходимый результат: полигональную модель, контроль геометрии, копию детали или твердотельную CAD-модель.
Оценка объекта
Оцениваем размеры, форму, материал и состояние поверхности, наличие труднодоступных участков, внутренних полостей и требования к точности будущей цифровой модели.
Подготовка к сканированию
Подготавливаем и фиксируем объект. При необходимости наносим позиционные метки или матирующее покрытие, которое помогает сканировать тёмные, глянцевые и отражающие поверхности.
Сканирование объекта
Снимаем геометрию объекта с разных сторон и ракурсов. В зависимости от его размеров и формы используем поворотный столик, позиционные метки или базовый режим сканирования.
Обработка полученных данных
Совмещаем отдельные сканы, очищаем облако точек, удаляем лишние данные, устраняем дефекты сетки и создаём единую полигональную модель объекта.
Подготовка и передача модели
Передаём готовую модель в согласованном формате STL, OBJ или PLY. Если нужна редактируемая модель для проектирования и производства, дополнительно выполняем реверс-инжиниринг.

ЧТО МОЖНО ОТСКАНИРОВАТЬ

ОЦИФРОВЫВАЕМ ДЕТАЛИ, ИЗДЕЛИЯ И ФИЗИЧЕСКИЕ ОБЪЕКТЫ ДЛЯ КОПИРОВАНИЯ, ПРОЕКТИРОВАНИЯ И ПРОИЗВОДСТВА

ДЕТАЛИ И ЗАПЧАСТИ

Шестерни, кронштейны, крепления, переходники, элементы механизмов и другие детали, для которых отсутствуют чертежи или исходная 3D-модель.

КОРПУСА И ЭЛЕМЕНТЫ ОБОРУДОВАНИЯ

Корпусные детали, кожухи, панели, крышки, элементы станков и оборудования для восстановления, модернизации или изготовления копии.

ИЗДЕЛИЯ СЛОЖНОЙ ГЕОМЕТРИИ

Объекты с изгибами, рельефом, переходами и нестандартной формой, которые сложно точно измерить штангенциркулем или другим ручным инструментом.

АВТОМОБИЛЬНЫЕ ДЕТАЛИ

Элементы салона, кузовные детали, обвесы, накладки и другие компоненты для восстановления, тюнинга или точной подгонки новых элементов.

СКУЛЬПТУРЫ И ПРЕДМЕТЫ ИСКУССТВА

Скульптуры, статуэтки, декоративные изделия, рельефы и другие художественные объекты для реставрации, архивации или создания копий.

КРУПНОГАБАРИТНЫЕ ОБЪЕКТЫ

Объекты размером до 3 метров, геометрию которых необходимо перенести в цифровой вид для контроля, проектирования или дальнейшей доработки.

ОЦЕНИМ СТОИМОСТЬ 3D-СКАНИРОВАНИЯ

Заполните форму

И мы свяжемся с вами в ближайшее время

ОБОРУДОВАНИЕ И ОГРАНИЧЕНИЯ 3D-СКАНИРОВАНИЯ

ИСПОЛЬЗУЕМ ПРОФЕССИОНАЛЬНЫЙ ОПТИЧЕСКИЙ СКАНЕР И ЗАРАНЕЕ УЧИТЫВАЕМ ОСОБЕННОСТИ КАЖДОГО ОБЪЕКТА

Профессиональное оборудование для 3D-сканирования

RANGEVISION SPECTRUM

Используем профессиональный стационарный оптический 3D-сканер RangeVision Spectrum. Оборудование позволяет оцифровывать небольшие детали и объекты размером до нескольких метров.

Режим сканирования подбирается с учётом размера, формы, поверхности и необходимой точности модели.

РАЗМЕР ОБЪЕКТОВ От 10 мм до 3 м

ДЕТАЛИЗАЦИЯ До 50 мкм при области 100 × 100 мм

РЕЖИМЫ РАБОТЫ Базовый, с метками, на поворотном столике

ТИП СКАНЕРА Стационарный оптический

ЧТО ВАЖНО УЧИТЫВАТЬ

Возможность сканирования и качество результата зависят не только от размеров объекта, но и от его материала, поверхности, формы и жёсткости.

Глянцевые, зеркальные, прозрачные и некоторые тёмные поверхности плохо отражают свет сканера. Для них может потребоваться матирующий состав.
Закрытые внутренние полости, глубокие отверстия и невидимые участки невозможно зафиксировать напрямую снаружи.
Гибкие и тонкостенные детали должны сохранять форму при перемещении и фиксации во время работы.
Меховые изделия и поверхности с выраженным волосяным покровом сканировать сложно из-за постоянного изменения внешнего контура.
Чем крупнее объект, тем больше отдельных сканов требуется объединить и тем выше может быть суммарная накопительная погрешность.
Для точного результата необходимо обеспечить доступ сканера ко всем важным внешним участкам и поверхностям объекта.

ПРЕДВАРИТЕЛЬНАЯ ОЦЕНКА

До начала работ рекомендуем прислать фотографии объекта, указать его размеры и описать требуемый результат. Это позволит определить возможность сканирования, подходящий режим и необходимость дополнительной обработки данных.

ОТ ЧЕГО ЗАВИСИТ СТОИМОСТЬ 3D-СКАНИРОВАНИЯ

ЦЕНА РАССЧИТЫВАЕТСЯ ИНДИВИДУАЛЬНО ПОСЛЕ ОЦЕНКИ ОБЪЕКТА И ТРЕБУЕМОГО РЕЗУЛЬТАТА

ОСНОВНЫЕ ФАКТОРЫ

Для расчёта недостаточно знать только размер объекта. Две детали одинакового размера могут значительно отличаться по сложности подготовки, сканирования и последующей обработки данных.

Размер объекта. Крупный объект требует большего количества отдельных сканов и времени на их объединение.
Детализация и сложность геометрии. На расчёт влияют мелкие элементы, рельеф, изгибы, отверстия и труднодоступные участки.
Подготовка поверхности. Глянцевые, прозрачные, зеркальные и некоторые тёмные поверхности могут потребовать матирования.
Объём обработки данных. Стоимость зависит от необходимости очистки облака точек, совмещения сканов и исправления полигональной сетки.
Требуемый результат. Передача полигональной модели и создание редактируемой твердотельной CAD-модели — разные по объёму задачи.

ИНДИВИДУАЛЬНЫЙ РАСЧЁТ

Перед началом работ оцениваем объект, определяем подходящий режим сканирования и необходимый объём обработки.

После оценки сообщаем стоимость и сроки. Работы начинаем после согласования задачи и результата, который должен получить заказчик.

ЧТО ПРИСЛАТЬ ДЛЯ РАСЧЁТА

Фотографии объекта с разных сторон.
Основные размеры или примерный масштаб.
Описание материала и поверхности.
Требования к готовой цифровой модели.

РАССЧИТАТЬ СТОИМОСТЬ

ОТЗЫВЫ НАШИХ КЛИЕНТОВ

КЛИЕНТЫ ОБРАЩАЮТСЯ К НАМ ДЛЯ ОЦИФРОВКИ ДЕТАЛЕЙ, РЕВЕРС-ИНЖИНИРИНГА И ВОССТАНОВЛЕНИЯ ОБЪЕКТОВ

ПАВЕЛ

СКАНИРОВАНИЕ ДЕТАЛИ

Отправил фотографии детали и короткое видео, потому что форма была сложной и с плавными изгибами. После обработки получил нормальную 3D-модель с нужными размерами для дальнейшего восстановления детали.

РОМАН

РЕВЕРС-ИНЖИНИРИНГ

Заказывал сканирование для реверс-инжиниринга. Нужен был не красивый рендер, а файл, который можно дальше дорабатывать в CAD. Задачу поняли правильно и передали модель в подходящем формате.

ЕЛЕНА

СКАНИРОВАНИЕ СТАТУЭТКИ

Нужно было восстановить повреждённую статуэтку. Отсканировали сохранившийся образец, передали рельеф и мелкие элементы. После этого модель подготовили для изготовления точной копии.

СЕРГЕЙ

ДЕТАЛЬ ДЛЯ ОБОРУДОВАНИЯ

Обратились с корпусной деталью от оборудования, на которую не сохранилось технической документации. Геометрию отсканировали, посадочные места проверили, затем подготовили редактируемую модель для последующего производства.

АНДРЕЙ

АВТОМОБИЛЬНАЯ ДЕТАЛЬ

Сканировали элемент салона автомобиля для изготовления новой накладки. Важно было сохранить изгибы и точки крепления. Готовая деталь подошла без серьёзной ручной подгонки.

МАРИНА

ЦИФРОВАЯ КОПИЯ СКУЛЬПТУРЫ

Заказывали цифровую копию небольшой скульптуры. Получившаяся модель сохранила общий силуэт, фактуру и мелкие декоративные элементы. Результат использовали для последующего масштабирования и 3D-печати.

ЧАСТЫЕ ВОПРОСЫ

Стоимость сканирования зависит от:

размеров объекта сканирования
детализации объекта
подготовки объекта к сканированию
обработки результатов сканирования

меховые (имеющие волосяной покров)
детали, которые изменят свою геометрию, при их перемещении. Например тонкостенный бампер автомобиля
глянцевые, прозрачные, зеркальные элементы, на которые нельзя нанести специальный матирующий состав

Размеры элементов детали, которые сканер способен распознать (детализация объекта) 50 микрон (0.05мм.) при области сканирования 100х100мм. Чем больше деталь, тем больше будет суммарная накопительная погрешность

3D сканер это всего лишь инструмент (как линейка или штангенциркуль) с помощью которого можно создать 3D модели. После сканирования, без обработки сканов невозможно получить готовую твердотельную модель. В большинстве случаев потребуется реверс-инжиниринг.

Время, затраченное на 3D сканирование складывается из нескольких этапов:

подготовка детали к сканированию *
процесс сканирования *
процесс обработки сканов и преобразования облака точек *
создание 3D модели на основе результатов сканирования (от нескольких часов до нескольких дней)

*(требуется от 30мин. до нескольких часов)
