ИЗГОТОВЛЕНИЕ ПЛАСТИКОВЫХ ДЕТАЛЕЙ
ПО ОБРАЗЦУ

КОГДА ДЕТАЛЬ ЕСТЬ, А ЧЕРТЕЖЕЙ И ГОТОВОЙ 3D-МОДЕЛИ НЕТ

Восстанавливаем геометрию по физическому образцу, подбираем пластик и печатаем замену. Изготавливаем одну деталь, пробный экземпляр или небольшую партию. Перед запуском уточняем посадочные размеры, назначение и состояние оригинала.

Оценка целого образца или сохранившихся фрагментов
Обмер и подготовка цифровой модели
Подбор материала под условия эксплуатации
Проверка первого экземпляра перед выпуском партии

РАССЧИТАТЬ СТОИМОСТЬ

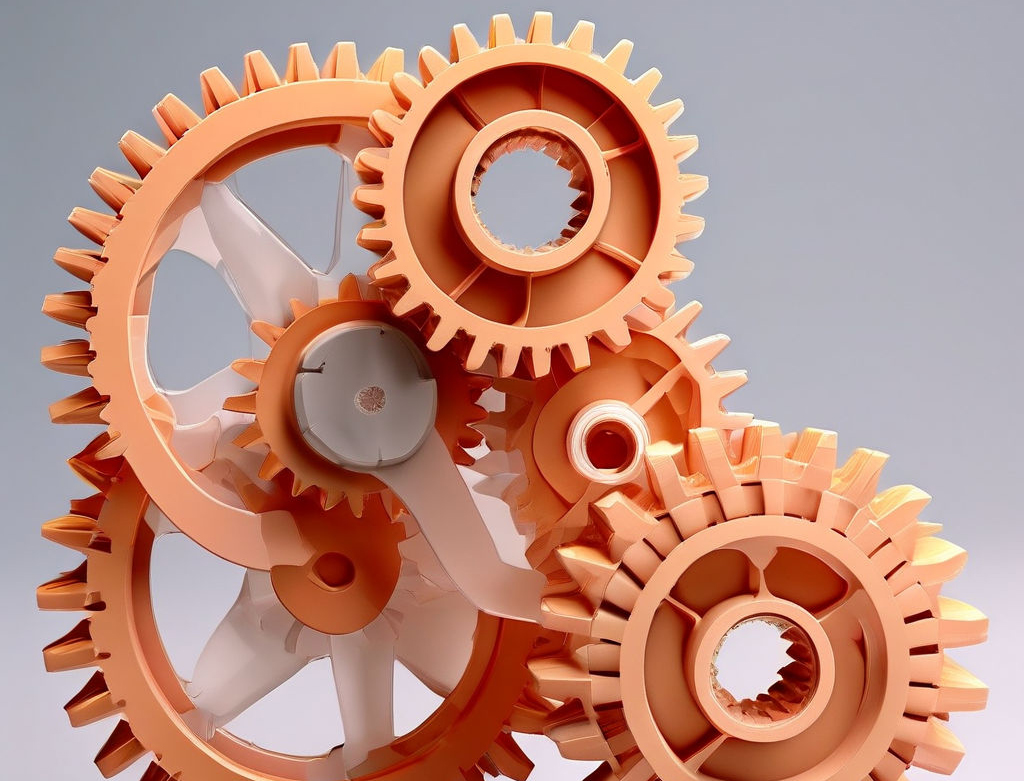

Изготовление пластиковой детали по образцу

ОБРАЗЕЦ СЛОМАН?

Сохраните все фрагменты и сфотографируйте место установки. Возможность восстановления оценим после осмотра: иногда форму можно определить по сохранившейся части и ответной детали.

КОГДА НУЖНО ИЗГОТОВЛЕНИЕ ПО ОБРАЗЦУ

ВОССТАНОВЛЕНИЕ ДЕТАЛЕЙ ДЛЯ РЕМОНТА, ПРОБНОЙ СБОРКИ И НЕБОЛЬШИХ ПАРТИЙ

Физическая деталь помогает задать форму будущего изделия, когда документация не сохранилась. Важно определить, какие размеры нужно повторить, а какие особенности оригинала следует изменить.

01

ЗАМЕНА РЕДКОЙ ДЕТАЛИ

Когда комплектующая снята с выпуска или готовой замены нет в продаже. Другие задачи ремонта — в разделе 3D-печать запчастей.

02

СЛОМАННЫЙ ОРИГИНАЛ

Если сохранились фрагменты, можно оценить восстановление недостающей части. Результат зависит от полноты исходных данных.

03

УТРАЧЕННЫЕ ЧЕРТЕЖИ

Когда исправная деталь есть, но её цифровая модель и размеры нигде не зафиксированы.

04

ПРОБНЫЙ ЭКЗЕМПЛЯР

Один образец для проверки посадки и сборки до изготовления остальных деталей.

05

НЕБОЛЬШАЯ ПАРТИЯ

Несколько одинаковых деталей по согласованной модели без подготовки пресс-формы.

06

ИЗМЕНЕНИЕ КОНСТРУКЦИИ

Когда при повторном изготовлении нужно скорректировать отверстие, крепление или другой элемент геометрии.

КАК ПОЛУЧАЕМ МОДЕЛЬ ПО ОБРАЗЦУ

СПОСОБ ВОССТАНОВЛЕНИЯ ГЕОМЕТРИИ ВЫБИРАЕМ ПО ФОРМЕ И СОСТОЯНИЮ ДЕТАЛИ

Физический оригинал нельзя сразу отправить на печать: сначала нужна цифровая геометрия. Для её подготовки используем обмер, при необходимости — сканирование, а затем адаптируем модель к изготовлению.

01

РАЗМЕРЫ И СОПРЯЖЕНИЯ

ОБМЕР И МОДЕЛИРОВАНИЕ

Измеряем основные размеры, отверстия, пазы и посадочные места. По этим данным выполняем 3D-моделирование и восстанавливаем конструкцию, которая нужна для сборки и работы детали.

Выделяем размеры, важные для установки
Уточняем форму скрытых и повреждённых участков
Учитываем согласованные изменения конструкции

02

СЛОЖНАЯ ПОВЕРХНОСТЬ

СКАНИРОВАНИЕ И ДОРАБОТКА

Для сложной формы может понадобиться 3D-сканирование. Полученные данные служат основой для модели; износ, повреждения и особенности сопряжений требуют отдельной проверки.

Оцениваем пригодность поверхности к сканированию
Обрабатываем полученную геометрию
Проверяем модель перед изготовлением

РЕЗУЛЬТАТ

ВОССТАНОВИТЬ РАБОЧУЮ ГЕОМЕТРИЮ

Деформация или стёртое посадочное место не должны автоматически переходить в новую деталь. Для такой задачи пригодится реверс-инжиниринг: сопоставляем образец с его назначением, уточняем исходную форму и требования к замене.

Этапы работы

Фото и описание задачи
Пришлите фото с разных сторон и укажите, где работает деталь, что сломалось и сколько экземпляров нужно.
Осмотр и исходные размеры
Оценим состояние образца и определим, каких данных не хватает. Порядок передачи физической детали согласуем заранее.
Подготовка модели
Восстановим геометрию по образцу. Уточним отверстия, пазы, сопряжения и изменения, которые должны появиться в новой версии.
Материал и расчёт
Подберём пластик с учётом нагрузки и условий работы. Согласуем стоимость, срок и требования к готовой детали.
Первый экземпляр
Изготовим пробную деталь по согласованной модели. Этот этап особенно важен, если затем планируется партия.
Проверка и повторный выпуск
Проверим геометрию и посадочные места по образцу и согласованным требованиям. Если нужны правки, внесём их до выпуска остальных деталей.

Оценим детальпо вашему образцу

Пластиковые детали с исходной страницы услуги

Заполните форму

Прикрепите фотографии и опишите повреждение или задачу

ЧТО УТОЧНИТЬ ПЕРЕД ЗАКАЗОМ

КАЧЕСТВО ИСХОДНЫХ ДАННЫХ ПОМОГАЕТ ИЗБЕЖАТЬ ЛИШНИХ ИТЕРАЦИЙ

Образец показывает геометрию, но не всегда объясняет, как деталь работает в узле. Чем больше известно об условиях её использования, тем точнее можно сформулировать требования к замене.

СОСТОЯНИЕ ОБРАЗЦА

Сообщите, какие участки сломаны, стёрлись или деформировались. Сохраните фрагменты: иногда они позволяют восстановить недостающую форму.

ОТВЕТНЫЕ ДЕТАЛИ

Для креплений и сопряжений полезны размеры ответного узла или возможность примерки. По изношенному образцу нельзя уверенно определить исходный зазор.

УСЛОВИЯ И МАТЕРИАЛ

Укажите нагрузки, нагрев, изгиб и контакт с окружающей средой. В работе используются ABS, PETG, нейлон и TPU; подобрать вариант поможет раздел материалы для 3D-печати.

ПРОВЕРКА ПОСАДКИ

Заранее отметьте поверхности и размеры, которые особенно важны при сборке. Первый экземпляр позволяет обнаружить необходимость правок до повторного выпуска.

ДЕТАЛЬ МОЖНО ИЗМЕНИТЬ ПОД НОВУЮ ЗАДАЧУ

Если требуется не точная копия, а другая длина, усиление или новое отверстие, укажите это до моделирования. Для более широких задач есть изготовление изделий из пластика по образцу, чертежу или готовому файлу.

Стоимость изготовления по образцу

ОТЗЫВЫ — ПРИМЕРЫ ДЛЯ МАКЕТА

ТЕКСТЫ-ЗАГЛУШКИ О ВОССТАНОВЛЕНИИ ДЕТАЛЕЙ ПО ОБРАЗЦУ. НЕ ПОДТВЕРЖДЁННЫЕ ОТЗЫВЫ КЛИЕНТОВ.

Андрей

СЛОМАННОЕ КРЕПЛЕНИЕ

У пластикового крепления откололась часть. Сохранили фрагменты и отправили фотографии вместе с местом установки. Сначала обсудили, каких размеров не хватает для восстановления.

Елена

ДЕТАЛЬ БЕЗ ЧЕРТЕЖА

Для оборудования понадобилась замена детали, на которую не осталось документации. Работу начали с физического образца и уточнения посадочных мест. Было удобно разбирать конкретную задачу по самой детали.

Михаил

ПРОВЕРКА ПЕРВОГО ОБРАЗЦА

Планировали заказать несколько одинаковых элементов, но сначала сделали один. На примерке заметили, что нужно изменить зазор. Правку внесли в модель до повторного изготовления.

Наталья

ПАРТИЯ ДЛЯ РЕМОНТА

Сохранился один исправный образец для восстановления нескольких одинаковых деталей. Перед расчётом уточнили количество и условия работы. Пресс-форму для нашей задачи делать не потребовалось.

Иван

ДОРАБОТКА ОРИГИНАЛА

Нужна была копия детали с дополнительным отверстием. Заранее отметили изменение на фото и согласовали геометрию. Так получилось обсудить будущую конструкцию до изготовления.

Частые вопросы

Можно ли изготовить деталь по сломанному образцу?

Да, если сохранившихся фрагментов и дополнительных данных достаточно для восстановления геометрии. Сохраните все части и покажите место установки. Окончательную возможность изготовления определим после осмотра.

Достаточно ли фотографий для начала работы?

Фотографии подходят для предварительного обсуждения. Снимите деталь с разных сторон и добавьте основные размеры. Для точного восстановления посадочных мест или сложной формы может потребоваться физический образец.

Можно ли изменить конструкцию при копировании?

Да, необходимые изменения нужно описать до подготовки модели: например, другой диаметр отверстия, длину или место крепления. Возможность доработки и её объём оценим по исходной детали.

Будет ли новая деталь из того же пластика, что оригинал?

Не обязательно. Материал выбирают по назначению, нагрузкам и условиям эксплуатации. Внешний вид образца сам по себе не гарантирует точного определения исходного пластика и свойств будущего изделия.

Можно ли заказать только один экземпляр?

Да, можно изготовить одну деталь или пробный образец. Если затем нужна партия, сначала имеет смысл проверить установку и согласовать необходимые изменения модели.

От чего зависят стоимость и срок изготовления по образцу?

От состояния и сложности образца, объёма восстановления геометрии, необходимости сканирования, выбранного материала и количества деталей. Срок и стоимость согласуем после оценки исходных данных.
